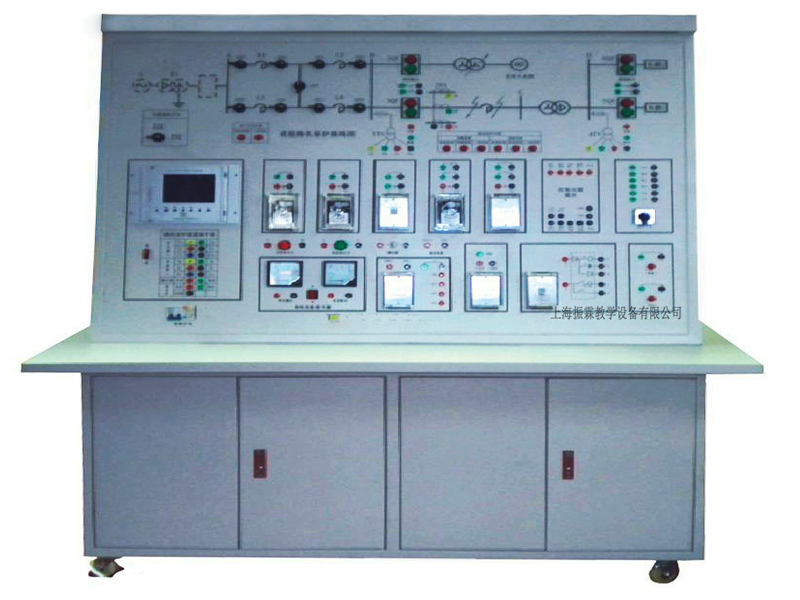

ZLAU-776型電力系統自動化實驗裝置
- 電力系統自動化實驗裝置是根據《電力系統自動化裝置原理》、《電網監控及調度自動化》、《電力系統自動化》、《電力系統繼電保護》、《電力系統分析》、《電氣設備》等課程實訓教學要求結合工業現場的實際應用和發展而設計的綜合型實訓平臺。裝置采用控制柜加實訓臺的結構，將控制與輸電線路分開，對發電廠中常用的自動化裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行操作實訓。本實訓平臺適用于電力、電氣、自動化類各專業相關課程的教學實訓，也可作為學生課程設計、畢業設計、工程訓練和教師科研項目的硬件開發平臺，還可作為電力系統技術人員及職教的培訓裝置。
一、電力系統自動化實驗裝置的技術指標：
1、輸入電壓：三相五線 380V±5% 50Hz
2、工作環境：溫度：-10~+40℃ 相對濕度＜85%
3、裝置容量：<15KVA
二、電力系統自動化實驗裝置的特點：
1、自動裝置全部采用液晶中文菜單顯示，直觀、清晰
2、自動裝置將指示燈和按鍵組合在薄膜面貼上，美觀、簡潔、操作方便
3、自動裝置采用軟件調試和校準，調試人員不拆面板即可實現
4、具有完善的人身保護功能
三、電力系統自動化實驗裝置的實訓項目：
1、原動機的起動與運轉：
(1)調速裝置操作原理實訓
(2)調速裝置及原動機控制運轉
2.發電機機電特性實訓
(1)發電機的空載特性曲線測試
(2)發電機的短路特性曲線測試
(3)發電機外特性及調整特性實訓
(4)發電機零功率因數負載特性實訓
3、同步發電機勵磁控制實訓：
(1)微機勵磁裝置基本操作實訓
(2)不同α角（控制角）勵磁電壓波形觀測實訓
(3)同步發電機起勵實訓
(4)控制方式及其相互切換實訓
(5)逆變滅磁和跳滅磁開關滅磁實訓
(6)伏赫限制實訓
(7)欠勵限制實訓
(8)同步發電機強勵實訓
(9)調差特性實訓
(10)過勵限制實訓
4、準同期并列運行：
(1)微機準同期裝置基本操作實訓
(2)自動準同期條件測試
(3)線性整步電壓形成（相敏環節）測試
(4)導前時間整定及測量方法
(5)壓差、頻差和相差閉鎖與整定
(6)手動準同期并網實訓
(7)半自動準同期并網實訓
(8)自動準同期并網實訓
5、單機----無窮大系統穩定運行方式實訓：
(1)單回路穩態對稱運行實訓
(2)雙回路和單回路的穩態對稱運行比較實訓
(3)單回路穩態非全相運行實訓
6、單機帶負荷實訓：
(1)獨立系統的特性實訓
(2)投、切不同負荷的實訓
(3)甩負荷實訓
7、電力系統功率特性（功角）和功率極限（靜態穩定性）實訓：
(1)無調節勵磁時，功率特性和功率極限的測定
(2)手動調節勵磁時，功率特性和功率極限的測定
(3)微機自并勵時，功率特性和功率極限的測定
(4)微機他勵時，功率特性和功率極限的測定
(5)單回路、雙回路輸送功率與功角關系實訓
(6)提高電力系統靜態穩定性實訓
8、電力系統暫態穩定性實訓：
(1)短路類型對電力系統暫態穩定性的影響實訓
(2)故障切除時間對暫態穩定的影響實訓
(3)有無強勵磁對暫態穩定性影響試訓
(4)線路重合閘及其對系統暫態穩定性影響的實訓
(5)同步發電機異步運行和再同步實訓
(6)提高電力系統暫態穩定性的措施
————————————————————————————————————————————————————
