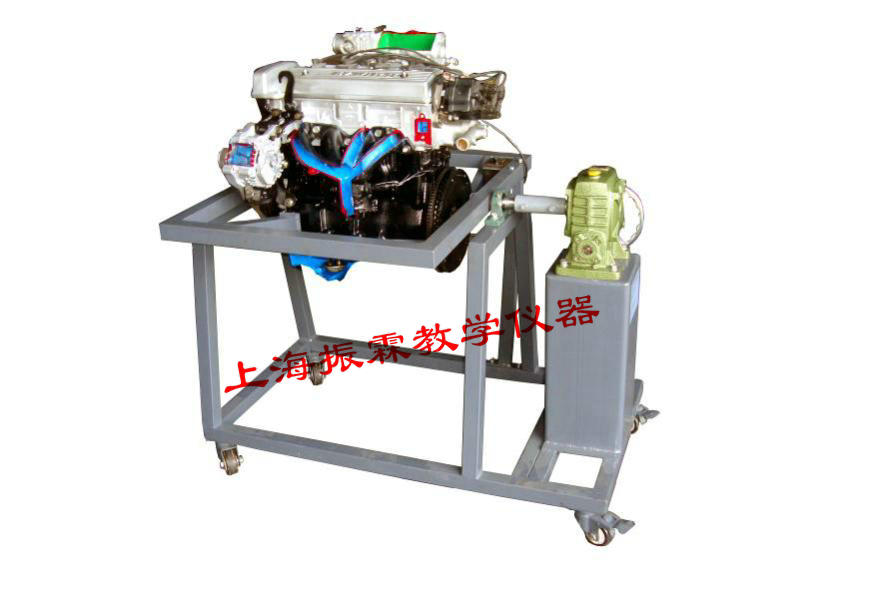

ZLMS-03V型卡羅拉解剖翻轉架
- 卡羅拉解剖翻轉架采用翻新1ZR 發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。
一、卡羅拉解剖翻轉架的功能特點：
1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.通過手搖桿可以使發動機處于軸向的不同位置，有利于觀察發動機的每一部分，也便于拆裝實訓。
6.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
高壓油泵（驅協機構運行外可觀察）；
二、卡羅拉解剖翻轉架的技術規格：外形尺寸：800×600×1200mm(長×寬×高)
動力電源：220V±10% 50Hz
單相齒輪減速電機：
額定電壓：AC 220V 50Hz
額定功率：250W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
三、卡羅拉解剖翻轉架的基本配置(每臺)：序號 名 稱 規格型號 單位 數量 1 解剖發動機總成 套 1 2 單相齒輪減速電機 臺 1 3 漏電保護開關 個 1 4 翻轉架(帶自鎖腳輪裝置) 1200×680×850mm(長×寬×高) 臺 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的發動機拆裝汽車教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查卡羅拉解剖翻轉架的貨品外觀，核實卡羅拉解剖翻轉架的型號、數量及配件，拒收處于受損狀態的卡羅拉解剖翻轉架并及時聯系上海振霖公司；
3、質保：上海振霖公司將為你提供卡羅拉解剖翻轉架產品說明書內的質保條件和質保期，在質保范圍內提供對卡羅拉解剖翻轉架的免費維修，超出條件承諾時提供對卡羅拉解剖翻轉架的有償維修；
4、退換貨：單方面原因?qū)е碌?/span>卡羅拉解剖翻轉架錯誤或卡羅拉解剖翻轉架購買數量錯誤，造成卡羅拉解剖翻轉架的退換貨要求，將不被接受；
5、貨期：卡羅拉解剖翻轉架的發貨期為參考值，如您需要了解卡羅拉解剖翻轉架的精確貨期，請與振霖的銷售人員聯系；
6、如對卡羅拉解剖翻轉架有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答卡羅拉解剖翻轉架的相關疑問！我們可以幫您推薦符合您要求的發動機拆裝教學實訓設備、汽車發動機拆裝實訓考核裝置、汽車發動機拆裝技術實訓設備、發動機拆裝實驗裝置、發動機技術實訓設備相關產品！
