ZL-HG65型外壓及內壓薄壁容器應力測定實驗裝置

一、外壓及內壓薄壁容器應力測定實驗裝置的產品描述：
內壓薄壁容器應力測定實驗與外壓薄壁容器穩定性實驗裝置形成了一個完整的系統；
該實驗裝置能做不同形式封頭的應力測定實驗和外壓薄壁容器穩定性實驗；實驗裝置主體結構全由不銹鋼制造，并經拋光處理，外觀非常優美；實驗裝置大小適中，操作方便；自動化程度高、技術性能穩定。
二、外壓及內壓薄壁容器應力測定實驗裝置的實驗項目：

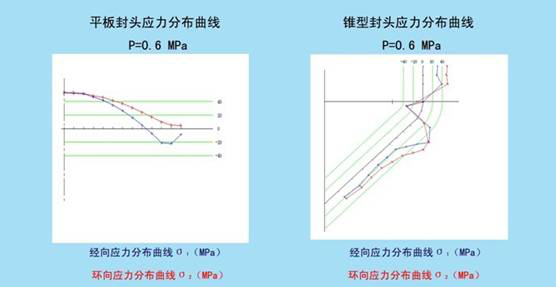

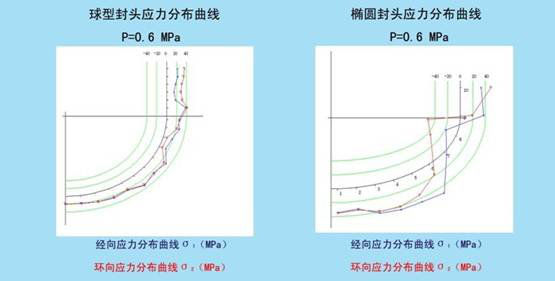

1、測試橢圓封頭、球形封頭、錐形封頭和平板封頭在內壓作用下的應力分布；
2、壓力P—應變ε的線性回歸；
3、顯示、儲存打印實驗數據和不同形狀封頭在內壓作用下的應力分布曲線；

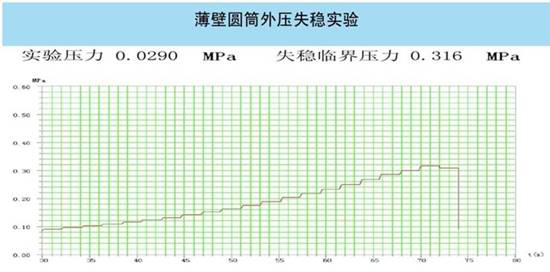

4、外壓容器穩定性實驗；
5、爆破片爆破實驗。
三、外壓及內壓薄壁容器應力測定實驗裝置的裝置配置：
不銹鋼球形封頭、橢圓形封頭實驗容器、不銹鋼平板封頭、錐形封頭實驗容器、不銹鋼碟形封頭、橢圓形封頭實驗容器、不銹鋼立式容器、壓力變送器、壓力表、手動試壓泵、應變儀和控制柜等組成。
四、外壓及內壓薄壁容器應力測定實驗裝置的技術參數：
1、檢測參數

序號	設備名稱	技術指標	數量
1	不銹臥式鋼容器	φ400×4,L=500橢圓+球形封頭	1
2	不銹鋼臥式容器	φ400×4,L=500錐形+平板封頭	1
3	不銹鋼立式容器	φ300×4,L=400	1
4	手動試壓泵	0—2.5 MPa	1
5	壓力變送器	0—1.6 MPa，4-20mA，24V	3
6	數據采集板	12位AD，16CH，10µs	1
7	爆破片實驗附件		1
8	接口轉換箱	PS-2	1
9	計算機及顯示器	酷睿雙核E6500,2G,500G,17″液晶	1
10	靜態電阻應變儀	20點	1
11	實驗指導書	V1.0	1

2、壓力容器綜合實驗裝置置基本配置
3、實驗裝置尺寸：2.4m（長）×0.9m（寬）×1.4（高）。
壓力容器綜合實驗裝置
1．實驗項目
（1）測試橢圓封頭、球形封頭、錐形封頭和平板封頭在內壓作用下的應力分布；
（2）壓力P—應變ε的線性回歸；
（3）顯示、儲存打印實驗數據和不同形狀封頭在內壓作用下的應力分布曲線；
（4）外壓容器穩定性實驗；
（5）爆破片爆破實驗。
2．實驗裝置特點

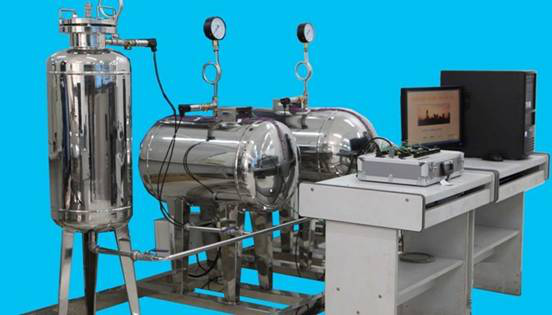

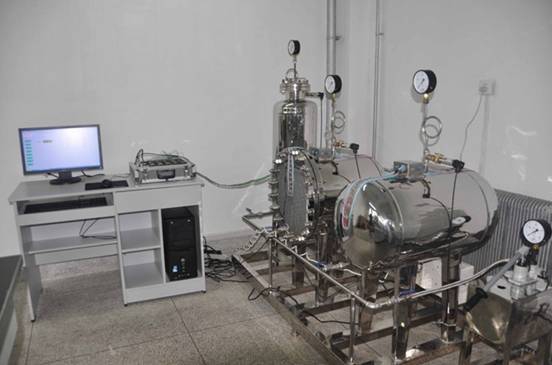

實驗裝置由兩臺臥式容器（含錐形封頭、橢圓封頭、球形封頭、平板封頭）、一臺立式容器、加壓泵和計算機壓力數據采集系統構成完整的壓力容器檢測系統。
實驗裝置能做四種不同形式封頭的應力測定實驗、外壓薄壁容器穩定性實驗和爆破片爆破實驗。
實驗裝置由不銹鋼制造，并經拋光處理，外觀優美；實驗裝置大小適中，操作方便。實驗數據檢測均由計算機自動采集和處理，精度高、穩定性好。
3．檢測參數

檢測參數名稱	量程	變送器精度	備注
內壓容器壓力	0-1.6MPa	0.5%
外壓容器壓力	0-1.6MPa	0.5%

4．壓力容器綜合實驗裝置置基本配置

序號	設備名稱	技術指標	數量
1	不銹臥式鋼容器	φ400×4,L=500橢圓+球形封頭	1
2	不銹鋼臥式容器	φ400×4,L=500錐形+平板封頭	1
3	不銹鋼立式容器	φ300×4,L=400	1
4	手動試壓泵	0—2.5 MPa	1
5	壓力變送器	0—1.6 MPa，4-20mA，24V	3
6	數據采集板	12位AD，16CH，10µs	1
7	爆破片實驗附件		1
8	接口轉換箱	PS-2	1
9	計算機及顯示器	酷睿雙核E6500,2G,500G,17″液晶	1
10	靜態電阻應變儀	20點	1
11	實驗指導書	V1.0	1
